Luz Flutuantefornece componentes de automação industrial para fabricantes que buscam soluções confiáveis de detecção e controle. OIFM LK3122O sensor de nível eletrônico oferece detecção capacitiva de nível de líquido, funções de comutação configuráveis, saídas analógicas e comunicação IO-Link, tornando-o uma opção prática para monitorar líquidos compatíveis em equipamentos industriais.
O IFM LK3122 é um sensor de nível eletrônico projetado para aplicações envolvendo água, refrigerantes à base de água, óleos e líquidos semelhantes. Sua sonda de 264 mm incorpora uma faixa de detecção ativa de 195 mm, enquanto sua saída de comutação configurável e saída analógica suportam diferentes requisitos de monitoramento e controle. Com tensão operacional de 18–30 V CC e comunicação IO-Link, o sensor pode ser integrado em arquiteturas de automação adequadas. Este guia explica seu princípio de funcionamento, especificações técnicas importantes, considerações de aplicação, requisitos de instalação e critérios de seleção para ajudar engenheiros e equipes de compras a determinar se ele corresponde aos seus equipamentos.
Índice
- O que é o IFM LK3122?
- Como funciona o sensor?
- Principais especificações técnicas
- Principais recursos e benefícios
- Aplicações Industriais Típicas
- Considerações sobre instalação e configuração
- Como selecionar o sensor de nível correto
- Manutenção e solução de problemas
- Perguntas frequentes
- Conclusão

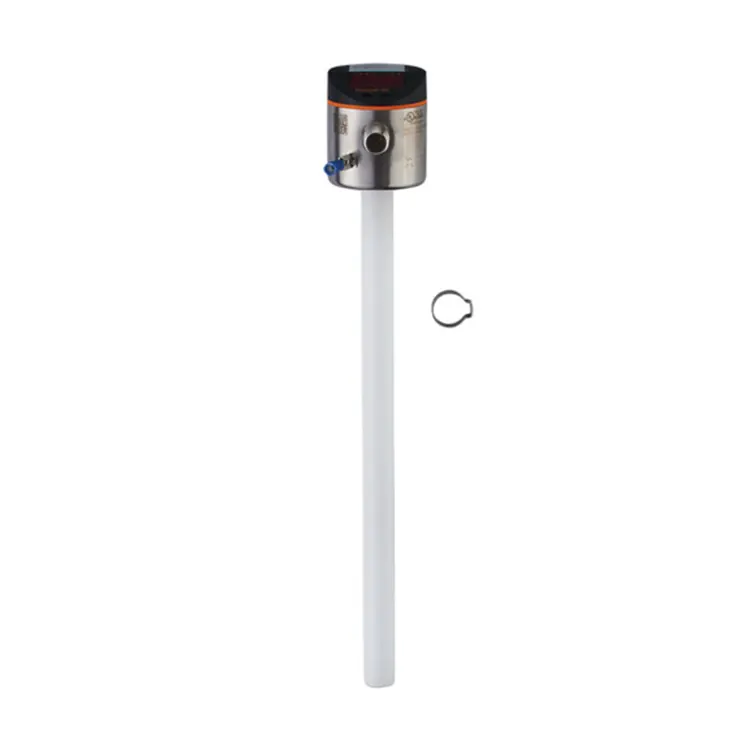

O que é o IFM LK3122?
O IFM LK3122 é um sensor de nível eletrônico fabricado pela ifm electronic. Ao contrário de uma chave flutuante convencional que detecta principalmente uma posição mecânica, este modelo utiliza um princípio de medição capacitivo para detectar alterações no nível de líquidos compatíveis ao longo de sua sonda de detecção.
O sensor destina-se a aplicações que envolvem água, lubrificantes de resfriamento à base de água, óleos, meios à base de óleo e líquidos com características semelhantes. Suas saídas eletrônicas permitem que o nível medido seja incorporado em processos industriais de monitoramento e controle.
Para engenheiros de manutenção, integradores de equipamentos e projetistas de sistemas de automação, a principal consideração não é simplesmente o número do modelo. É se a faixa ativa do sensor, a compatibilidade de fluidos, os limites de temperatura, a configuração de saída e as condições de instalação correspondem à aplicação real.
Os compradores podem revisar as informações do produto IFM LK3122 da Floating Light e comparar os detalhes listados com a documentação do fabricante antes de fazer um pedido.
Como funciona o sensor?
A medição de nível capacitivo depende de mudanças na capacitância elétrica associadas à presença de um meio ao redor do elemento sensor. À medida que o nível do líquido muda ao longo da sonda, o sensor avalia a resposta elétrica correspondente e determina a medição relacionada ao nível.
O LK3122 fornece saídas configuráveis para transmitir informações úteis a um controlador ou sistema de monitoramento. Dependendo da instalação e das configurações dos parâmetros, esses sinais podem suportar monitoramento de nível, detecção de limite e respostas automatizadas de equipamentos.
Compreendendo suas opções de saída
- Saída de comutação digital:Suporta ações baseadas em limites, como sinalização quando o nível medido atinge um ponto de ajuste configurado.
- Saída analógica:Fornece um sinal de corrente ou tensão configurável para equipamentos de controle compatíveis.
- Link IO:Permite comunicação digital suportada, identificação de dispositivos, parametrização e funções de diagnóstico através de um mestre IO-Link compatível.
Estas funções permitem que os projetistas de sistemas escolham um método de integração apropriado sem presumir que cada instalação utilizará todas as saídas disponíveis simultaneamente.
Principais especificações técnicas
A revisão dos dados técnicos antes da compra ajuda a evitar incompatibilidades entre o sensor e a máquina alvo. A tabela a seguir resume especificações importantes publicadas para o IFM LK3122.
| Parâmetro | Especificação | Significado prático |
|---|---|---|
| Tipo de produto | Sensor de nível eletrônico | Projetado para detecção de nível de líquido |
| Princípio de medição | Capacitivo | Detecta mudanças de nível através de detecção capacitiva |
| Comprimento da sonda | 264 milímetros | Importante para a profundidade do tanque e projeto de montagem |
| Faixa de detecção ativa | 195 milímetros | Define a seção de medição ativa |
| Zonas inativas | 53 mm na parte superior; 16 mm na parte inferior | Deve ser considerado ao posicionar a sonda |
| Tensão operacional | 18–30 V CC | Requer uma fonte de alimentação DC compatível |
| Saída de comutação | PNP/NPN; configurável normalmente aberto ou normalmente fechado | Suporta entradas de controle digital compatíveis |
| Saída de corrente analógica | 4–20 mA, direção configurável | Adequado para módulos de entrada analógica compatíveis |
| Saída de tensão analógica | 0–10 V, direção configurável | Requer uma entrada de tensão compatível |
| Link IO | Versão 1.1 | Suporta integração digital compatível |
| Erro de medição | ±5% do valor final | Deve ser considerado ao definir tolerâncias de controle |
| Temperatura ambiente | 0–60°C | Relevante para o ambiente de instalação do sensor |
Importante:A temperatura média permitida do sensor depende do líquido e dos acessórios de instalação. Para refrigerantes à base de água e água, a faixa publicada é de 0–35°C, sendo possível 35–65°C usando o tubo climático E43100 especificado. Para petróleo, a faixa publicada é de 0–70°C. Consulte a página oficial do produto IFM e a documentação técnica para obter as condições e restrições operacionais completas.
Principais recursos e benefícios
Várias características fazem com que valha a pena avaliar o LK3122 para projetos de monitoramento de líquidos industriais.
1. Múltiplas possibilidades de saída
A combinação de uma saída de comutação, uma saída analógica e comunicação IO-Link oferece aos engenheiros diversas opções de integração. A configuração apropriada depende do controlador, dos requisitos de monitoramento e dos parâmetros selecionados.
2. Funções de comutação configuráveis
Os pontos de ajuste e os pontos de reinicialização podem ser configurados dentro da faixa de ajuste especificada. Isto suporta aplicações onde um controlador deve responder a um nível de líquido definido em vez de simplesmente exibir uma medição.
3. Uma zona de medição ativa definida
O alcance ativo de 195 mm ajuda os engenheiros a planejar o posicionamento da sonda em tanques compactos e reservatórios de equipamentos. O posicionamento correto é essencial porque as seções inativas não fornecem a mesma função de medição que a zona ativa.
4. Integração Industrial
Sua alimentação de 18–30 V CC e opções de saída configuráveis tornam o LK3122 adequado para avaliação em sistemas de automação compatíveis. As características elétricas, os limites de carga e os requisitos de conexão devem ser verificados em relação à documentação do controlador antes do comissionamento.
Aplicações Industriais Típicas
O sensor pode ser considerado para tarefas compatíveis de monitoramento de líquidos em equipamentos industriais, desde que o meio e as condições operacionais estejam dentro dos limites publicados.
- Reservatórios de refrigerante para máquinas-ferramenta:Monitore lubrificantes de resfriamento à base de água e forneça sinais relacionados ao nível aos controles da máquina.
- Equipamento hidráulico:Monitore óleos hidráulicos compatíveis em reservatórios onde a geometria da sonda e a temperatura do óleo atendam às especificações.
- Sistemas de água industriais:Detecte alterações no nível de líquido em tanques de água e gabinetes de equipamentos adequados.
- Sistemas de lubrificação:Monitoramento de nível de suporte para lubrificantes compatíveis em máquinas.
- Equipamento automatizado:Fornece sinais analógicos ou de comutação para integração em um arranjo de monitoramento adequado baseado em PLC.
Estas são categorias de aplicação potenciais e não garantias de adequação. O LK3122 não se destina a todos os processos líquidos ou industriais. O fabricante lista restrições para meios fortemente condutores ou adesivos, materiais granulares, ácidos, álcalis, processamento de alimentos e aplicações de galvanoplastia. Confirme as condições exatas do meio e do processo antes da seleção.
Considerações sobre instalação e configuração
A instalação correta tem impacto direto na confiabilidade da medição e na eficácia da estratégia de controle.
- Verifique a geometria do tanque.Verifique se o comprimento da sonda e o arranjo de montagem são adequados à profundidade de instalação disponível.
- Posicione a zona ativa corretamente.Considere a zona inativa superior de 53 mm e a zona inativa inferior de 16 mm ao determinar os pontos de medição necessários.
- Confirme a compatibilidade média.Verifique as propriedades do líquido, as características dielétricas e a temperatura em relação aos limites do fabricante.
- Verifique as conexões elétricas.Combine a tensão de alimentação, a lógica de comutação, o tipo de sinal analógico e os requisitos de carga do controlador.
- Configure parâmetros de medição.Defina os pontos de comutação e reinicialização necessários, comportamento de saída e outros parâmetros de acordo com as instruções de operação.
- Teste em condições operacionais reais.Confirme a resposta de saída em níveis de líquido representativos antes de colocar a máquina em operação de rotina.
Para comunicação digital, verifique também o mestre IO-Link, a configuração do dispositivo e o arquivo de descrição do dispositivo compatível quando necessário.
Como selecionar o sensor de nível correto
Ao comparar o IFM LK3122 com outros sensores de nível eletrônicos, considere a aplicação completa em vez de selecionar um modelo apenas pelo preço ou comprimento nominal da sonda.
| Fator de seleção | Perguntas a serem feitas |
|---|---|
| Compatibilidade líquida | O meio é aprovado para uso com este sensor capacitivo? |
| Faixa de medição | A faixa ativa de 195 mm cobre a variação de nível necessária? |
| Temperatura | As temperaturas ambiente e líquida estão dentro dos limites permitidos? |
| Interface de controle | O PLC aceita a comutação, corrente, tensão ou sinal IO-Link selecionado? |
| Instalação | A sonda pode ser montada com as zonas inativas necessárias contabilizadas? |
| Aquisições | O fornecedor pode confirmar o modelo exato, condição, disponibilidade e documentação? |
Os engenheiros também devem avaliar se a medição contínua de nível, a detecção de limite ou um princípio de detecção diferente é mais apropriado. Um sensor que funciona bem em um reservatório pode não ser adequado para outro meio ou configuração de processo.
Manutenção e solução de problemas
As verificações de rotina podem ajudar a identificar problemas de instalação ou configuração antes que interrompam a produção.
- Inspecione a sonda e o arranjo de montagem quanto a contaminação ou danos físicos.
- Verifique a tensão de alimentação e as conexões elétricas se o sensor não responder conforme o esperado.
- Verifique os pontos de comutação e reinicialização quando o comportamento do alarme for diferente da sequência de controle pretendida.
- Compare as leituras analógicas com os valores esperados e confirme se a entrada do PLC está configurada para o tipo de sinal correto.
- Revise a comunicação IO-Link e os parâmetros do dispositivo ao usar uma interface digital.
- Consulte as instruções de operação antes de limpar, alterar configurações ou devolver o equipamento ao serviço.
Os intervalos de manutenção devem ser baseados no ambiente operacional real, nas propriedades do líquido monitorado e nas recomendações do fabricante do equipamento.
Perguntas frequentes
1. Que tipo de sensor é o IFM LK3122?
O IFM LK3122 é um sensor de nível capacitivo eletrônico projetado para detectar o nível de líquidos compatíveis. Ele fornece uma saída de comutação configurável, uma saída analógica e comunicação IO-Link.
2. Qual é o alcance de detecção ativo do IFM LK3122?
A sonda tem 264 mm de comprimento e um alcance de detecção ativo de 195 mm. As zonas inativas especificadas são 53 mm na parte superior e 16 mm na parte inferior. Estas dimensões devem ser incluídas no plano de instalação.
3. Quais líquidos o IFM LK3122 pode monitorar?
Os meios pretendidos incluem água, refrigerantes à base de água, óleos, meios à base de óleo e líquidos semelhantes que atendam às condições especificadas. Meios fortemente condutores ou adesivos e certas aplicações químicas ou industriais estão excluídos. Verifique sempre as informações de compatibilidade do fabricante.
4. O IFM LK3122 pode se conectar a um PLC?
Sim, pode ser integrado a um PLC compatível usando sua saída de comutação, saída analógica de corrente ou tensão ou interface IO-Link. O método selecionado deve corresponder às entradas elétricas e aos recursos de comunicação do CLP.
5. Qual fonte de alimentação o IFM LK3122 requer?
A tensão operacional especificada é 18–30 V CC. Confirme a fonte de alimentação, a fiação, a carga de saída e os requisitos de conexão usando a documentação técnica antes da instalação.
6. Como os compradores podem verificar o modelo correto antes de fazer o pedido?
Verifique a designação completa do modelo, a documentação do fabricante, a condição do produto e quaisquer informações de rastreabilidade disponíveis. Os compradores também podem fornecer seus requisitos de aplicação à Floating Light para ajudar a confirmar o modelo solicitado e os detalhes de compra.
Conclusão
O IFM LK3122 oferece detecção capacitiva de nível de líquido, funções de saída configuráveis e conectividade IO-Link para aplicações de monitoramento industrial adequadas. Sua faixa de detecção ativa de 195 mm e limites operacionais definidos tornam essencial uma avaliação cuidadosa da aplicação. Ao verificar a compatibilidade do meio, a geometria da instalação, a temperatura e os requisitos do controlador antes da compra, os engenheiros podem fazer uma seleção mais informada do sensor.
Procurando o IFM LK3122 para seu projeto de automação? Floating Light pode ajudá-lo a revisar informações do modelo, verificar a disponibilidade do produto e avaliar os requisitos de compra para sua aplicação. Visite nossa página de produto IFM LK3122 ou explore nossos produtos de automação industrial. Se precisar de assistência com verificação de modelo, preços ou quantidades de pedidos,Contate-nospara discutir suas necessidades e identificar a solução apropriada.
