Resumo do artigo:A medição precisa da distância é essencial para uma automação industrial confiável, manuseio eficiente de materiais e qualidade de produção consistente. OIFM O1D100O sensor de distância fotoelétrico oferece medição óptica sem contato, funções de comutação configuráveis, opções de saída analógica e comunicação IO-Link para uma ampla gama de aplicações de fábrica.Luz Flutuanteajuda os compradores industriais a adquirir componentes de automação e avaliar a compatibilidade dos sensores para seus equipamentos. Este guia explora as principais especificações, princípios operacionais, aplicações práticas, considerações de instalação e critérios de seleção do IFM O1D100.

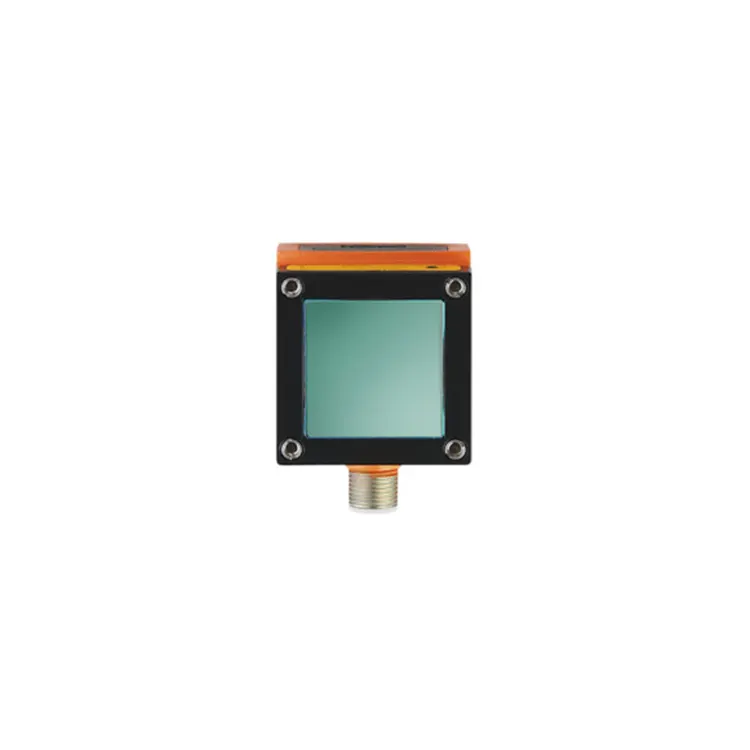

OIFM O1D100é um sensor de distância fotoelétrico projetado para aplicações industriais que exigem detecção de objetos e medição de distância confiáveis e sem contato. Fabricado pela ifm electronic, pertence à família O1D de sensores ópticos de distância e foi projetado para medir distâncias de até 10 metros sob condições de referência especificadas.
Ao contrário dos dispositivos de medição mecânica, um sensor fotoelétrico de distância não precisa tocar o objeto alvo. Isso o torna útil para monitorar produtos em movimento, detectar posições de objetos e medir distâncias onde o contato físico pode interferir na produção ou danificar materiais sensíveis.
O O1D100 combina uma faixa de detecção configurável com saídas de comutação e uma opção de saída analógica. Sua interface IO-Link também suporta parametrização e transferência de dados de sensores para sistemas de automação compatíveis.
Para fabricantes, integradores de sistemas e equipes de manutenção, o principal benefício é a capacidade de incorporar informações de distância nos processos de controle existentes sem introduzir um mecanismo mecânico de medição no ponto de detecção.
Os compradores podem revisar a página do produto IFM O1D100 da Floating Light para obter informações sobre o produto e consultas sobre fornecimento.
Ao avaliar um sensor industrial, os engenheiros devem considerar mais do que a sua distância máxima de medição. A configuração de saída, a compatibilidade elétrica, a proteção ambiental, as capacidades de comunicação e as características da superfície alvo afetam o desempenho no mundo real.
| Parâmetro | Especificação |
|---|---|
| Tipo de produto | Sensor fotoelétrico de distância |
| Fabricante | ifm eletrônico |
| Modelo | O1D100 |
| Faixa de medição | 0,2–10 m sob condições de referência especificadas |
| Tensão operacional | 18–30 V CC |
| Projeto de saída elétrica | CD PNP |
| Saídas digitais | 2 saídas de comutação configuráveis |
| Opções de saída analógica | 4–20 mA ou 0–10 V, configurável |
| Interface de comunicação | IO-Link COM2, 38,4 kBaud, revisão 1.1 |
| Taxa de amostragem | 1–50Hz |
| Classificação de proteção | IP67 |
| Temperatura ambiente de operação | -10°C a +60°C |
| Dimensões da caixa | 59×42×52mm |
| Classe de proteção a laser | Classe 2 |
| Conexão elétrica | Um conector codificado M12 A de cinco pinos |
Nota: As especificações baseiam-se nas informações do produto publicadas pelo fabricante. A faixa de medição indicada depende da refletividade do alvo e das condições de referência. Confirme a folha de dados atual, o diagrama de fiação e os requisitos de configuração antes da instalação ou aquisição.
Uma consideração importante na seleção é a precisão da medição. Um alcance máximo de 10 metros não significa que o sensor forneça a mesma precisão em todas as distâncias. A cor do alvo, a refletividade da superfície, a luz ambiente e as condições operacionais podem influenciar o desempenho da medição. Os engenheiros devem consultar as especificações técnicas oficiais do IFM O1D100 ao definir tolerâncias aceitáveis.
O IFM O1D100 usa medição óptica de tempo de voo. Em termos simplificados, o sensor emite luz em direção a um alvo e avalia o sinal retornado para determinar a distância. Isso permite que o dispositivo meça objetos sem a necessidade de contato direto.
Uma vez obtido um valor de distância, o sensor pode usar suas funções de saída configuradas para comunicar informações a um controlador conectado ou sistema de automação.
Por exemplo, uma linha de embalagem pode utilizar informações de distância para identificar se um produto atingiu uma posição específica. Um controlador pode então coordenar uma operação de transportador, atuador ou inspeção com base no limite de detecção configurado.
IO-Link adiciona outra camada de funcionalidade. Com um mestre e um controlador compatíveis, os técnicos podem acessar dados de processo suportados, ajustar parâmetros e recuperar informações de diagnóstico. Isto pode simplificar o comissionamento e reduzir a necessidade de ajustes manuais repetidos no sensor.
O IFM O1D100 é adequado para muitas tarefas de automação de fábrica onde a medição de distância sem contato fornece informações úteis para um processo de controle. Sua adequação deve sempre ser verificada em relação ao intervalo exigido, às propriedades de destino, às necessidades de resposta e ao ambiente de instalação.
Nas linhas de montagem e fabricação, o sensor pode monitorar a posição de peças de trabalho, acessórios ou componentes móveis. Os limites de distância podem ajudar um sistema de controle a determinar se um objeto está dentro de uma zona operacional esperada antes do início do próximo processo.
Esta abordagem pode suportar sequências de manuseio repetíveis e reduzir a dependência de chaves de contato mecânico em aplicações adequadas.
Sistemas automatizados de armazenamento, transportadores e equipamentos de manuseio de paletes muitas vezes precisam detectar posições de objetos ou estimar a distância entre um alvo e um ponto de referência fixo.
O O1D100 pode fornecer informações de distância para tarefas selecionadas de posicionamento e monitoramento de presença. No entanto, aplicações que envolvem cargas de paletes complexas, alvos múltiplos ou prevenção de colisões críticas para a segurança exigem uma avaliação separada da cobertura e dos requisitos de segurança em nível de sistema.
Em sistemas de embalagem e manuseio de pacotes, as medições de distância podem ajudar a determinar se um pacote atingiu uma posição definida ou se um alvo está dentro de uma janela de medição configurada.
Onde as dimensões do pacote devem ser calculadas, os engenheiros devem avaliar o arranjo completo do sensor e a lógica de controle. Uma única leitura de distância não fornece automaticamente uma medição tridimensional completa de uma embalagem.
Máquinas industriais podem exigir monitoramento contínuo ou periódico das posições dos componentes, níveis de materiais ou alterações de distâncias. A saída analógica do O1D100 pode ser útil quando um controlador precisa de um sinal relacionado à distância, em vez de apenas um simples estado ligado/desligado.
Antes de usá-lo para medição de nível ou monitoramento de superfícies irregulares, verifique o material alvo, a geometria de detecção, as condições ambientais e a tolerância de medição necessária.
A integração correta começa com a compatibilidade elétrica e uma compreensão clara de como a medição será utilizada. Mesmo um sensor capaz pode produzir resultados de sistema não confiáveis se as configurações de saída ou do controlador estiverem incorretas.
Para integração do CLP, verifique as especificações de entrada elétrica e lógica de escala do controlador selecionado. Não presuma que todos os protocolos de comunicação listados para outros produtos de automação sejam suportados diretamente pelo O1D100. Sua interface de comunicação documentada é IO-Link; qualquer integração em nível de rede pode exigir um mestre ou gateway compatível.
O melhor sensor de distância é aquele que atende às reais necessidades de operação da aplicação, não necessariamente o modelo com maior alcance nominal. Uma comparação estruturada ajuda os compradores a evitar a seleção de um dispositivo inadequado para o material alvo ou sistema de controle.
| Fator de seleção | O que verificar | Por que é importante |
|---|---|---|
| Distância de medição | Distâncias de trabalho mínimas, normais e máximas | Garante que o alvo permaneça dentro do intervalo utilizável. |
| Superfície alvo | Cor, refletividade, textura e dimensões | Afeta a qualidade e a confiabilidade do sinal óptico retornado. |
| Precisão necessária | Erro de medição permitido na distância real | Impede que um sensor de longo alcance seja usado além de sua tolerância prática. |
| Compatibilidade de saída | Entradas PNP, canais analógicos ou suporte IO-Link | Garante que o sensor possa se comunicar com o sistema de controle. |
| Ambiente operacional | Temperatura, poeira, umidade, vibração e luz ambiente | Ajuda a determinar se o sensor pode operar de forma confiável no ponto de instalação. |
| Requisitos de resposta | Taxa de amostragem e tempo de ciclo da máquina | Garante que as atualizações de medição sejam apropriadas para a velocidade do processo. |
| Espaço de instalação | Dimensões da caixa, posição de montagem e acesso aos cabos | Suporta integração e manutenção mecânica simples. |
Ao comparar o O1D100 com outro sensor, revise as especificações oficiais de ambos os produtos em condições comparáveis. As diferenças nos princípios de medição, nas metas de referência, nas funções de resultados e nas classificações ambientais podem tornar as especificações principais enganosas.
As equipes de compras também devem verificar a designação exata do modelo, a condição do produto, o prazo de entrega, os termos de garantia e a disponibilidade da documentação técnica antes de fazer um pedido.
Boas práticas de instalação ajudam a manter medições consistentes e a minimizar soluções de problemas desnecessárias. Embora o IFM O1D100 tenha uma classificação de proteção IP67, as condições de instalação e as características alvo ainda afetam o desempenho prático.
Para aplicações que envolvam poeira ou névoa de óleo, estabeleça um cronograma de manutenção com base no nível real de contaminação. A classificação do invólucro não garante que uma medição óptica não será afetada por depósitos na janela frontal do sensor.
Se as medições flutuarem, verifique o alinhamento, a refletividade do alvo, a luz ambiente, as conexões elétricas e as definições de configuração antes de substituir o dispositivo. Quando necessário, compare as leituras do sensor com uma medição de referência conhecida sob condições controladas.
A faixa de medição publicada é de 0,2 a 10 metros sob condições de referência especificadas, usando um alvo branco com remissão de 90%. O desempenho real depende das características alvo e do ambiente operacional.
Sim. O O1D100 suporta IO-Link COM2 a 38,4 kBaud e IO-Link revisão 1.1. É necessário um mestre IO-Link compatível para acessar as funções de comunicação.
Sim. Uma de suas saídas pode ser configurada para um sinal de corrente de 4–20 mA ou um sinal de tensão de 0–10 V. A faixa analógica deve ser configurada para atender aos requisitos de medição da aplicação e à entrada do controlador.
Sua classificação IP67 oferece proteção contra entrada de poeira e imersão temporária sob condições de teste específicas. No entanto, a contaminação pesada na janela óptica pode afetar a qualidade da medição, portanto a adequação ambiental e os requisitos de limpeza devem ser avaliados para cada instalação.
A tensão operacional especificada é 18–30 V CC. Sempre siga o diagrama de fiação oficial e confirme os requisitos de fonte de alimentação e entrada do controlador antes de conectar o sensor.
Garanta o alinhamento adequado, use materiais-alvo representativos durante o teste, mantenha a janela óptica limpa e configure a taxa de amostragem e os limites de saída adequadamente. Se as leituras permanecerem instáveis, verifique a luz ambiente, a refletividade da superfície, a interferência elétrica e a distância operacional.
Os compradores industriais podem entrar em contato com a Floating Light por meio de sua página de produto IFM O1D100 para solicitar um orçamento e confirmar o estoque atual, condições de entrega, documentação do produto e termos de garantia aplicáveis.
O IFM O1D100 é uma opção prática para aplicações industriais que necessitam de medição de distância sem contato, comportamento de comutação configurável, saída de sinal analógico e comunicação IO-Link. Seu alcance de medição de até 10 metros sob condições de referência especificadas faz com que valha a pena avaliar o posicionamento da linha de produção, manuseio de materiais, embalagem e tarefas selecionadas de monitoramento de equipamentos.
A chave para uma implementação bem-sucedida é combinar o desempenho real de medição e os recursos de interface do sensor com o material alvo, a distância de trabalho, o ciclo da máquina e as condições ambientais. A configuração e o comissionamento cuidadosos são tão importantes quanto a escolha do modelo correto.
