A automação industrial depende de controle confiável, processamento de dados preciso, comunicação estável e respostas rápidas às mudanças nas condições de produção. UmOmron PLCpode servir como unidade de controle central que conecta sensores, atuadores, máquinas, operadores e sistemas de automação de nível superior em um ambiente de produção coordenado. Para fabricantes, integradores de sistemas, construtores de máquinas e equipas de manutenção, compreender como funciona um PLC da Omron e como selecionar a configuração correta pode fazer uma diferença significativa na produtividade e nos custos operacionais a longo prazo.
Este guia explica o papel prático dos sistemas PLC da Omron, os seus principais componentes, benefícios da aplicação, considerações de selecção, métodos de resolução de problemas e possibilidades de integração. Ele também destaca problemas comuns de compra e engenharia para que os usuários possam construir sistemas de automação mais fáceis de operar, manter e expandir.

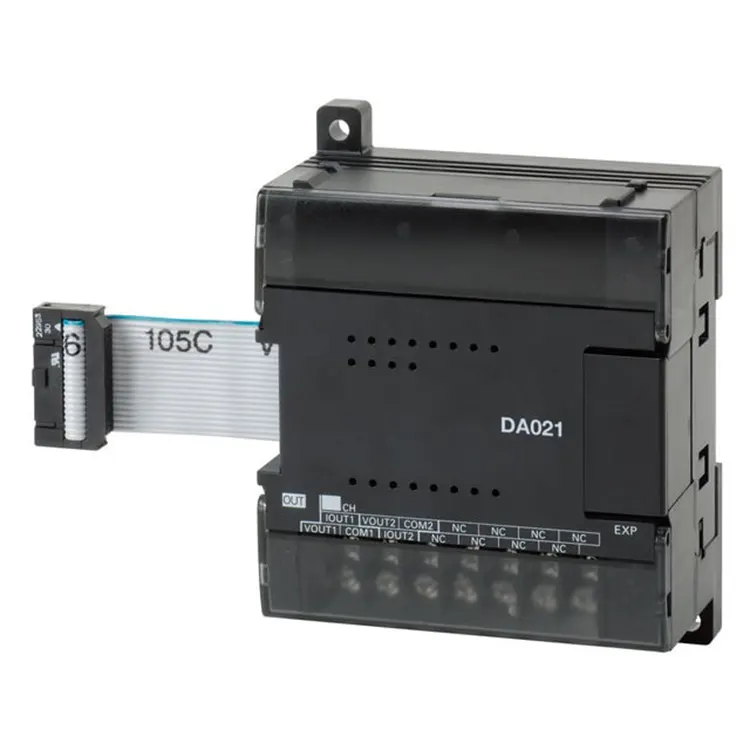

Um PLC da Omron é um controlador lógico programável concebido para gerir processos industriais através de lógica de controlo programável. Dependendo da aplicação, um sistema PLC da Omron pode lidar com sinais digitais e analógicos, controlo de movimento, sequenciação de máquinas, comunicação, recolha de dados e coordenação com outros equipamentos de automação.
A configuração correta do PLC deve corresponder aos requisitos de E/S da máquina, às demandas de processamento, aos protocolos de comunicação, aos requisitos de movimento, às condições ambientais, aos planos de expansão e aos recursos de manutenção. A escolha baseada apenas no preço de compra inicial pode criar problemas posteriores, incluindo capacidade de E/S insuficiente, limitações de comunicação, solução de problemas difícil ou atualizações caras.
Um controlador lógico programável é um computador industrial desenvolvido especificamente para controlar máquinas e processos. Ao contrário de um computador de uso geral, um PLC é projetado para operação contínua em ambientes industriais e pode processar sinais de sensores, executar lógica programada e controlar dispositivos de saída em uma sequência previsível.
Omron PLCAs soluções estão amplamente associadas à automação de fábricas, controle de máquinas, equipamentos de produção, manuseio de materiais, sistemas de embalagem e outras aplicações industriais. Dependendo da família de produtos e da configuração, o controlador pode suportar funções que vão desde controle sequencial simples até requisitos mais sofisticados de movimento, rede e gerenciamento de dados.
Uma vantagem importante de um sistema baseado em PLC é a programabilidade. Quando os requisitos de produção mudam, os engenheiros podem modificar a lógica de controle em vez de substituir completamente o hardware de controle. Essa flexibilidade é particularmente valiosa para fabricantes que precisam oferecer suporte a vários modelos de produtos ou atualizar frequentemente sequências de máquinas.
Um PLC não deve ser visto simplesmente como um substituto para relés. É o centro de controle de uma arquitetura de automação maior que pode incluir sensores, drives, motores, IHMs, robôs, dispositivos de segurança, redes industriais e sistemas de gerenciamento de produção.
A operação básica de um PLC segue um ciclo de controle contínuo. O controlador recebe informações dos dispositivos de campo, processa a lógica programada e atualiza suas saídas. Este ciclo se repete rapidamente enquanto a máquina está operando.
Por exemplo, em uma máquina de embalagem automatizada, os sensores podem detectar a posição do produto enquanto o PLC coordena o movimento do transportador, enchimento, selagem, corte, etiquetagem e respostas a falhas. A sequência exata depende do projeto da máquina e do programa PLC.
Uma instalação de PLC normalmente consiste em mais do que apenas a CPU. A seleção de componentes compatíveis é essencial para uma operação estável.
| Componente | Função Primária | Preocupação com a seleção |
|---|---|---|
| CPU | Executa programas de controle e gerencia as operações do sistema. | Capacidade de processamento, memória, funções de controle e escalabilidade. |
| E/S digitais | Lida com sinais ON/OFF. | Contagem de entrada/saída, tensão, fiação e compatibilidade de dispositivos. |
| E/S analógica | Processa sinais continuamente variáveis. | Requisitos de tipo de sinal, resolução, alcance e precisão. |
| Fonte de energia | Fornece energia elétrica adequada ao sistema de controle. | Tensão, capacidade de carga, condições de instalação e proteção. |
| Módulos de Comunicação | Conecte o PLC com outros dispositivos e redes industriais. | Protocolo, arquitetura de rede, velocidade e compatibilidade necessários. |
Os fabricantes geralmente escolhem o controle baseado em PLC porque ele fornece uma combinação de flexibilidade, repetibilidade, capacidade de diagnóstico e potencial de integração.
Os benefícios reais dependem muito da qualidade da engenharia. Mesmo um PLC de alta qualidade pode ter um desempenho ruim se o sistema tiver fiação incorreta, proteção de energia insuficiente, software mal estruturado, projeto de rede inadequado ou dispositivos de campo inadequados.
Os sistemas PLC da Omron podem ser aplicados a muitos tipos de máquinas industriais. As aplicações típicas incluem:
Controla transportadores, enchimento, selagem, etiquetagem, contagem e posicionamento do produto.
Coordena transportadores, mecanismos de classificação, sensores e sistemas de transferência.
Gerencia sequências de máquinas, intertravamentos, etapas de inspeção e processos de produção.
Suporta arquiteturas de máquinas adequadas que exigem movimento e posicionamento coordenados.
Outras aplicações possíveis incluem equipamentos de montagem, máquinas de inspeção, equipamentos de processamento de alimentos, máquinas de impressão, equipamentos têxteis, sistemas de tratamento de água e linhas de produção personalizadas.
Um dos erros mais comuns na compra de automação é escolher um PLC com base apenas no preço da CPU. Uma abordagem melhor é começar com os requisitos completos da máquina.
| Exigência | Perguntas a serem feitas |
|---|---|
| E/S | Quantas entradas e saídas são necessárias agora e mais tarde? |
| Comunicação | Quais protocolos de rede e dispositivos devem se comunicar com o CLP? |
| Desempenho | A aplicação requer processamento em alta velocidade ou controle de movimento? |
| Manutenção | Os técnicos conseguem diagnosticar e substituir componentes de forma eficiente? |
As fábricas modernas raramente operam com máquinas isoladas. Um PLC muitas vezes precisa trocar informações com outros controladores, IHMs, drives, sensores, robôs, leitores de código de barras, estações de E/S remotas e sistemas de supervisão.
O projeto de comunicação deve, portanto, ser considerado durante o estágio inicial de engenharia, em vez de ser adicionado após a conclusão da máquina. A arquitetura de rede, a seleção de cabos, o endereçamento, a compatibilidade de protocolos, a estrutura de dados e o acesso de diagnóstico podem influenciar a confiabilidade do sistema.
Por exemplo, uma linha de produção pode usar uma IHM para comandos do operador e visualização de status, enquanto o PLC gerencia a sequência da máquina e se comunica com drives ou equipamentos de movimento. Os dados de produção podem ser potencialmente transferidos para sistemas de nível superior, dependendo da arquitetura disponível.
Documente os parâmetros de comunicação, endereços de dispositivos, rotas de cabos e configurações de rede antes do comissionamento. Uma boa documentação pode reduzir significativamente o tempo de solução de problemas quando o equipamento passa por manutenção meses ou anos depois.
As falhas do PLC nem sempre são causadas pelo próprio controlador. Muitos problemas aparentes do PLC têm origem em fontes de alimentação, fiação de campo, sensores, redes de comunicação ou equipamentos conectados.
| Problema | Possível causa | Verificação recomendada |
|---|---|---|
| PLC não inicia | Problema na fonte de alimentação ou fiação | Verifique a alimentação de entrada, fusíveis, terminais e indicadores de alimentação. |
| Falta sinal de entrada | Problema no sensor, cabo ou canal de entrada | Inspecione a operação do sensor, a fiação, a tensão e o status da entrada do CLP. |
| A saída não é ativada | Condição lógica, dispositivo de saída ou problema de fiação | Revise o status do programa e inspecione a fiação e a carga de saída. |
| Falha de comunicação | Configurações de rede, cabeamento ou incompatibilidade de protocolo | Verifique endereços, parâmetros de rede, cabos e status do dispositivo. |
A solução de problemas deve seguir uma sequência lógica. Comece com as verificações mais seguras e simples, como energia e conexões físicas, antes de fazer alterações no software. Evite alterar múltiplas variáveis ao mesmo tempo, pois isso pode dificultar a identificação da falha original.
A manutenção preventiva pode ajudar as equipes industriais a identificar problemas em desenvolvimento antes que se tornem falhas que param a produção. Um programa de manutenção deve considerar hardware e software.
Os backups de software são especialmente importantes. Um backup do programa PLC atual, do projeto IHM, dos arquivos de parâmetros, da configuração de rede e da documentação relevante da máquina pode reduzir significativamente o tempo de recuperação após uma substituição de hardware ou falha inesperada.
Diferentes máquinas industriais requerem diferentes níveis de capacidade de controle. Em vez de selecionar o equipamento apenas com base no reconhecimento da marca, os engenheiros devem combinar a configuração do PLC com os requisitos reais da aplicação.
| Nível de aplicação | Requisito Típico | Ponto-chave de planejamento |
|---|---|---|
| Máquina básica | Controle sequencial simples e E/S limitada | Mantenha a arquitetura simples e funcional. |
| Máquina de produção | Mais E/S, IHM, drives e comunicação | Planeje a rede e a expansão com cuidado. |
| Linha de automação complexa | Múltiplas máquinas, movimento, dados e controle coordenado | Desenvolva uma arquitetura de controle completa antes da seleção do hardware. |
Essa abordagem ajuda a evitar duas situações dispendiosas: comprar um controlador que seja pequeno demais para a aplicação ou pagar por recursos desnecessários que oferecem pouco valor prático.
Comprar componentes de automação industrial não é apenas uma questão de encontrar o número do produto. Os clientes geralmente precisam de ajuda para confirmar especificações, compatibilidade, disponibilidade, requisitos de aplicação e opções de substituição.
Comércio de automação de luz flutuante Co., Ltd.fornece fornecimento de produtos de automação industrial e suporte relacionado para clientes que precisam de componentes de automação confiáveis. Para projetos de PLC, um fornecedor profissional pode ajudar os clientes a organizar os requisitos do produto, verificar as especificações técnicas e reduzir o risco de compra de componentes incompatíveis.
Ao avaliar um fornecedor, considere mais do que o preço unitário. Fatores importantes incluem:
Um PLC Omron é usado para controlar máquinas industriais e processos automatizados. Ele pode receber sinais de dispositivos de campo, executar lógica programada e controlar saídas como motores, válvulas, atuadores, indicadores e outros equipamentos.
Sim. Dependendo do modelo do CLP e da arquitetura do sistema, um controlador pode gerenciar múltiplas entradas, saídas, drives, IHMs, dispositivos de comunicação e outros equipamentos. A capacidade exata depende do hardware e da configuração selecionados.
Comece identificando requisitos de E/S, necessidades de processamento, protocolos de comunicação, requisitos de movimento, planos de expansão, condições ambientais e requisitos de manutenção. O PLC deve ser selecionado como parte do sistema de automação completo e não como um componente isolado.
A comunicação permite que o PLC troque informações com IHMs, drives, robôs, E/S remotas, sensores, outros controladores e sistemas de nível superior. O projeto de comunicação adequado melhora a coordenação e pode proporcionar melhor visibilidade da operação da máquina.
As possíveis causas incluem problemas de energia, fiação danificada, sensores defeituosos, problemas de carga de saída, falhas de comunicação, problemas de configuração, condições ambientais ou falhas relacionadas ao controlador. A solução de problemas sistemática é necessária para identificar a causa real.
Sim. A inspeção regular das conexões elétricas, das condições do gabinete, do resfriamento, dos backups, da documentação do software e dos dispositivos conectados pode ajudar a melhorar a confiabilidade do sistema e reduzir o tempo de inatividade inesperado.
Muitas arquiteturas de CLP permitem expansão ou modificação, mas as opções disponíveis dependem da família específica de controladores e do projeto do sistema. Planejar E/S sobressalentes e requisitos de comunicação futuros no início pode facilitar atualizações posteriores.
UmOmron PLCpode fornecer uma base confiável para o controle de máquinas industriais quando o controlador, E/S, arquitetura de comunicação, software, dispositivos de campo e infraestrutura elétrica são adequados à aplicação. Seu valor vai além do sequenciamento básico da máquina: um sistema PLC bem projetado pode melhorar a consistência do processo, simplificar diagnósticos, apoiar a integração de equipamentos e fornecer uma base prática para futuras melhorias de automação.
A abordagem mais eficaz é definir primeiro os requisitos da máquina e depois selecionar a arquitetura do PLC de acordo com esses requisitos. O planejamento cuidadoso de E/S, capacidade de processamento, comunicação, expansão, condições ambientais e manutenção pode ajudar os fabricantes a evitar custos desnecessários e interrupções operacionais.
