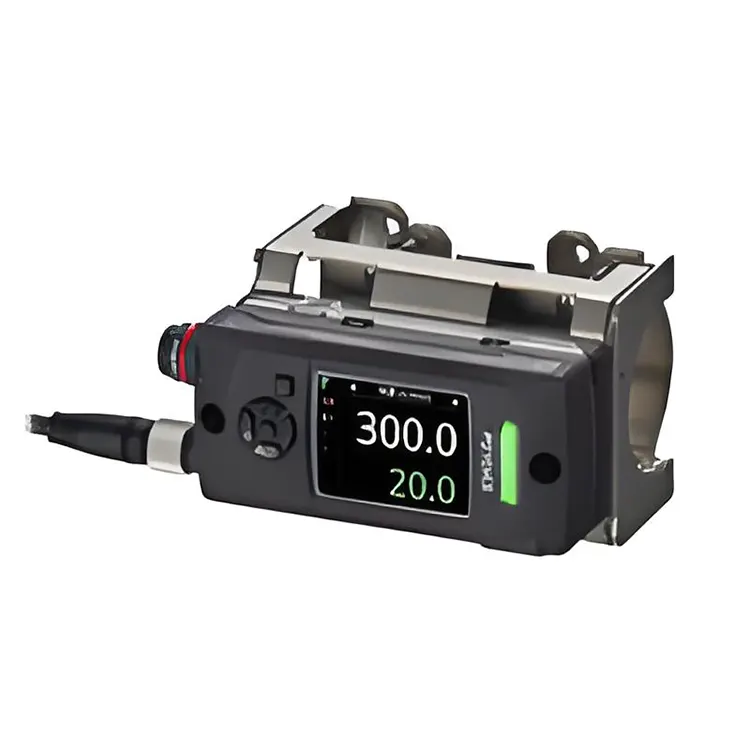

Keyence FD-H32

O Keyence FD-H32 é um sensor de fluxo sem contato de alto desempenho projetado para medição de fluxo contínuo de fluidos líquidos em tubulações. Floating Light Automation é um distribuidor autorizado e pode oferecer entrega rápida.

Não requer corte de tubulações ou interrupção da produção durante a instalação, evitando completamente os problemas de perda de pressão, vazamento e manutenção causados ​​pelos tradicionais sensores de fluxo intrusivos.

É adequado para diâmetros de tubos de 25 A (32 mm) a 100 A (114 mm) e pode medir com precisão o fluxo em uma ampla faixa de 0,5 L/min a 200 L/min, o que é ideal para água, refrigerante, água pura e outros cenários de monitoramento de fluxo de fluido de baixa viscosidade.

Contando com a tecnologia de detecção ultrassônica exclusiva da Keyence, o FD-H32 pode atingir precisão de medição de ±3% da escala completa, mesmo em tubulações com diâmetros pequenos e taxas de vazão instáveis, e pode gerar dados de vazão em tempo real por meio de interfaces analógicas e digitais, o que é conveniente para acesso direto a PLC, SCADA e outros sistemas de controle industrial.

Ele também suporta saída de chave de 2 níveis para alarme de limite superior e inferior de fluxo, ajudando os usuários a obter controle automatizado de processo e aviso de condição anormal.

Especificações principais

FD-H32 vs. outros modelos da série Keyence FD: guia de comparação

A série de sensores de fluxo clamp-on FD da Keyence inclui vários modelos para se adaptar a diferentes cenários de aplicação. Abaixo comparamos o FD-H32 com outros modelos convencionais para ajudá-lo a escolher o produto mais adequado:

Sugestões de seleção de chaves:

· Se o seu projeto é medir a vazão de tubulações de pequeno calibre abaixo de 25 mm, recomendamos a escolha do FD-Q20C, que possui desempenho de custo mais alto para medição de micro vazão.

· Se você precisar medir vazão em tubulações de grande calibre acima de 114 mm, recomendamos combinar o FD-V70A para se adaptar a uma grande faixa de vazão e manter alta precisão.

· O Keyence FD-H32 é a escolha mais versátil para a maioria das linhas de produção industrial e equipamentos que suportam tubulações e pode atender à demanda de monitoramento de fluxo dos diâmetros de tubulação mais comuns.

Combinações de correspondência recomendadas

Para atender às diferentes necessidades de diferentes sistemas de automação, fornecemos as seguintes soluções comuns de correspondência com base na prática de engenharia:

1. Display autônomo + correspondência de alarme

Para usuários que precisam apenas de display local e alarme de fluxo, é recomendado combinar a unidade amplificadora de display Keyence FD-A100.

Esta combinação não requer conexão a um sistema de controle superior, pode exibir diretamente o fluxo em tempo real no local e definir os alarmes de fluxo de limite superior e inferior para sinais de interruptor de saída, o que é adequado para equipamentos independentes, pequenos sistemas de resfriamento, equipamentos de tratamento de água e outros cenários.

2. Correspondência de acesso ao sistema de controle industrial

Para projetos que precisam integrar dados de fluxo em sistemas PLC ou DCS, o próprio FD-H32 suporta saída analógica de 4-20mA e saída de switch NPN, que pode ser conectada diretamente à maioria dos PLCs convencionais do mercado.

Para usuários que precisam de comunicação Modbus, recomendamos combinar o controlador modular da série Keyence NX para obter transmissão digital de dados, o que é conveniente para monitoramento remoto e estatísticas de dados.

3. Correspondência do sistema de monitoramento de fluxo multiponto

Se você precisar monitorar o fluxo em vários pontos de medição na mesma linha de produção, poderá configurar vários cabeçotes sensores FD-H32 conectados a uma unidade centralizada de amplificador da série FD-M, o que economiza espaço de instalação e reduz o custo do sistema em comparação com a configuração de amplificadores independentes para cada ponto, o que é adequado para linhas de produção automatizadas com vários processos e vários pontos de medição.

Cenários comuns de aplicativos

· Monitoramento do fluxo de refrigerante de máquinas-ferramenta CNC:Monitoramento em tempo real do fornecimento de fluido de corte para evitar problemas de qualidade de processamento causados ​​por fluxo insuficiente de refrigerante.

· Monitoramento da circulação de água do chiller industrial:Captação em tempo real do fluxo de água circulante para garantir a eficiência da troca de calor do resfriador.

· Monitoramento de fluxo de equipamentos de água pura de osmose reversa pequena:A medição sem contato não poluirá a água pura e atenderá aos requisitos de higiene da indústria alimentícia e farmacêutica.

· Controle do fluxo de abastecimento de água do processo de produção:Feedback de fluxo em tempo real para obter ajuste automático do volume de abastecimento de água e economizar recursos hídricos.

· Monitoramento do fluxo de água dos equipamentos de limpeza:Certifique-se de que o fluxo de água de limpeza atenda aos requisitos do processo para garantir o efeito de limpeza das peças de trabalho.

Se você precisar obter o preço mais recente do Keyence FD-H32, perguntar sobre o status do estoque ou obter soluções de correspondência personalizadas, você pode entrar em contato com nossa equipe de suporte técnico a qualquer momento, responderemos dentro de 24 horas úteis.

Capacidade de fornecimento e garantia

A Floating Light Automation possui atualmente 68 unidades de FD-H32 em estoque em nossos armazéns em Los Angeles (EUA) e Rotterdam (Holanda), que podem ser enviadas em até 48 horas após a confirmação do pedido e entregues na maioria das regiões do mundo em 3-7 dias úteis por meio de expresso internacional.

Para pedidos em grandes quantidades que excedam o estoque existente, podemos agendar a entrega diretamente do armazém regional Ásia-Pacífico da Keyence, com capacidade máxima de fornecimento de 500 unidades por trimestre, e o prazo de entrega é controlado dentro de 10-15 dias úteis.

Todos os produtos Keyence vendidos por nossa empresa são 100% originais e genuínos, podemos fornecer relatórios de inspeção de fábrica originais e certificados de lote.

Após a entrega, oferecemos 12 meses de serviço de garantia oficial e suporte técnico online 24 horas por dia, 7 dias por semana, incluindo orientação de instalação, depuração de parâmetros e diagnóstico de falhas.

Se houver algum problema de qualidade dentro do período de garantia, oferecemos serviços de substituição gratuita ou reembolso total para garantir que seu projeto não será atrasado devido a problemas no produto.

Perguntas frequentes

P: Qual é o princípio de detecção do Keyence FD-H32?

R: O FD-H32 emprega um princípio de detecção de modo duplo combinando "Delta TOF" (diferença de tempo de voo) e "Pulse Doppler":

Delta TOF: Calcula a velocidade do fluxo medindo a diferença no tempo de propagação das ondas ultrassônicas viajando com e contra o fluxo.

Pulse Doppler: Melhora a capacidade de medição para condições complexas, como fluidos contendo bolhas de ar ou líquidos de alta viscosidade.

Esta combinação de modo duplo permite que o FD-H32 mantenha medições estáveis ​​mesmo com fluidos complexos, como aqueles que contêm bolhas de ar ou aqueles que são de alta temperatura ou alta viscosidade.

P: Com quais materiais de tubo o FD-H32 é compatível?

R: O FD-H32 é compatível com tubos de metal e tubos de resina rígida.

P: Para quais líquidos o FD-H32 é adequado?

R: É adequado para todos os líquidos, incluindo água, água purificada, óleo, soluções químicas e refrigerantes.

Ele mantém medições estáveis ​​mesmo sob condições complexas, como presença de bolhas de ar, altas temperaturas ou alta viscosidade.
