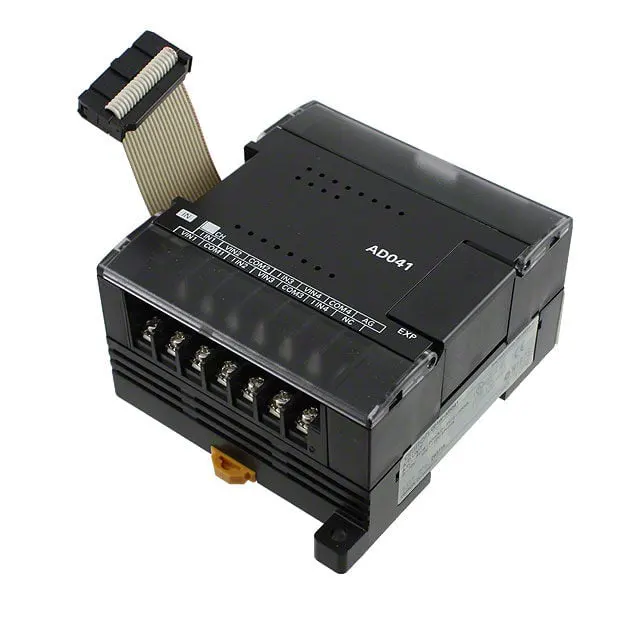

Omron CP1W-AD041

O Omron CP1W-AD041 é um módulo de expansão de entrada analógica de 4 canais compatível exclusivamente com o controlador lógico programável da série CP1E. Ele pode converter sinais externos de corrente de 4-20mA ou sinais analógicos de tensão de 0-10V em sinais digitais que podem ser reconhecidos pelo PLC, para que o sistema de controle possa coletar e processar parâmetros físicos em constante mudança.

Cada canal suporta configuração de faixa de sinal independente, que pode se adaptar de forma flexível a diferentes tipos de sensores e condições de trabalho no local. A tecnologia de fabricação original da Omron garante a estabilidade do módulo em operação contínua a longo prazo e o tamanho compacto não ocupará espaço extra de instalação no quadro elétrico.

Especificações Técnicas Principais

· Número de canais de entrada:4 canais de entrada analógica isolados

· Tipos de sinais suportados:Tensão CC de 0-10 V, corrente CC de 4-20 mA

· Resolução:1/4000 (escala completa)

· Velocidade de conversão:150μs por canal

· Precisão:±0,3% da escala completa (temperatura ambiente de 25°C)

· Fonte de energia:Alimentado pelo PLC host CP1E, não é necessária fonte de alimentação externa

· Método de instalação:Compatível com montagem em trilho DIN da Omron, pode ser instalado diretamente no barramento de expansão CP1E

· Temperatura do ambiente operacional:0°C a 55°C, temperatura de armazenamento: -20°C a 75°C

· Umidade:5% a 95% UR (sem condensação)

Comparação de módulos de entrada analógica Omron semelhantes

A Omron fornece diferentes especificações de módulos de expansão analógicos para PLCs da série CP. Para conveniência dos clientes na escolha do produto certo, classificamos os parâmetros principais de vários modelos comuns para comparação da seguinte forma:

A partir dos resultados da comparação, pode-se observar que o CP1W-AD041 tem vantagens de custo mais óbvias quando você precisa coletar de 3 a 4 sinais analógicos na plataforma CP1E.

Comparado com o CP1W-AD021 de 2 canais, o custo unitário do canal do CP1W-AD041 é reduzido em cerca de 15%, o que é mais adequado para a aplicação de sistemas de controle de médio porte.

Ao contrário dos módulos de alta precisão da série CJ, o CP1W-AD041 está posicionado para controle industrial geral e sua precisão pode atender totalmente à maioria dos requisitos de detecção da indústria leve, embalagens, tratamento de água e outras indústrias, e o preço é apenas 1/3 do preço dos módulos de última geração.

Soluções de correspondência recomendadas

1. Combinando com host PLC

CP1W-AD041 foi desenvolvido especialmente para o PLC da série CP1E da Omron, que pode ser expandido diretamente nos hosts da série CP1E N, série E e série S.

Um host CP1E pode conectar até 3 módulos de expansão CP1W, incluindo CP1W-AD041, ou seja, até 12 canais de entrada analógica podem ser expandidos, o que pode atender aos requisitos de aquisição de sinal da maioria dos equipamentos de automação de pequeno e médio porte.

Se você usar hosts mais antigos da série CP1H ou CP1L, este modelo também é compatível, mas você precisa confirmar a versão do firmware do host antes de comprar.

Se você precisar expandir mais de 12 canais, recomendamos combinar o host CP1E-N60 com maior capacidade, que pode suportar mais módulos de expansão para atender à demanda.

2. Combinando com outros módulos de expansão

De acordo com diferentes cenários de aplicação, fornecemos as seguintes combinações comuns:

· Pequeno sistema de detecção de temperatura e pressão: CP1E-N20 + 1 x CP1W-AD041 + 1 x sensor de temperatura + 1 x sensor de pressão, esta combinação pode coletar 2 sinais de temperatura e 2 sinais de pressão ao mesmo tempo, o custo é controlado dentro de $ 300, o que é muito adequado para pequenos equipamentos de teste industrial.

· Sistema de controle de nível de líquido multicanal: CP1E-N40 + 2 x CP1W-AD041 + 1 x CP1W-DA021, 8 sinais de entrada de nível de líquido, 2 sinais de ajuste de saída analógica, pode realizar o ajuste automático de nível de líquido de 4 tanques de armazenamento, que é amplamente utilizado em pequenos equipamentos de tratamento de água e processamento de alimentos.

· Aquisição de velocidade do inversor multieixo: CP1E-N30 + 1 x CP1W-AD041 + 4 x conversores de frequência com saída analógica, coletam a frequência de saída e os sinais de corrente de 4 inversores em tempo real, realizam o monitoramento centralizado do sistema de transporte, o que pode efetivamente melhorar a estabilidade de operação do equipamento.

3. Adaptação de Sensores

CP1W-AD041 suporta saída de tensão de 0-10 V e sensores de saída de corrente de 4-20 mA ao mesmo tempo, os sensores industriais mais comuns no mercado podem ser conectados diretamente sem módulos de conversão adicionais, incluindo transmissores de pressão, transmissores de temperatura, sensores de nível ultrassônicos, sensores de fluxo, sensores de deslocamento, etc.

Se o seu sensor emitir uma faixa de sinal diferente, você também poderá ajustar a faixa por meio do programa PLC para adaptação, que possui alta flexibilidade.

Cenários típicos de aplicação

· Equipamentos de embalagem industrial leve:colete a pressão do filme da embalagem e a temperatura da peça de vedação, ajuste os parâmetros em tempo real para garantir a qualidade da embalagem

· Sistema de tratamento de água:colete o nível de líquido do tanque de água, o fluxo da tubulação e o valor de PH e realize a partida e parada automática da bomba de água

· Sistema de controle de temperatura constante:colete a saída do sinal de temperatura pelo transmissor e emita o sinal de controle através do módulo de saída analógica correspondente para ajustar a potência de aquecimento

· Máquinas têxteis:colete o sinal de tensão do fio, ajuste a velocidade do rolo de alimentação para manter a estabilidade da tensão

· Equipamento de teste automatizado:coletar vários sinais analógicos da bancada de testes para registro e julgamento de dados, em vez de testes manuais para melhorar a eficiência

Suporte de serviço pós-venda

Todos os módulos Omron CP1W-AD041 vendidos pela Floating Light Automation oferecem 12 meses de serviço de garantia pós-venda. Durante o período de garantia, se houver algum problema de qualidade com danos não humanos, forneceremos substituição gratuita ou reembolso total.

Temos engenheiros técnicos profissionais que podem fornecer consultoria técnica gratuita, incluindo orientação sobre fiação, configuração de programa e outras questões relacionadas.

Para pedidos em grandes quantidades, podemos oferecer descontos adicionais em grandes quantidades e políticas preferenciais específicas podem ser contatadas por nossa equipe de vendas para negociação.

Capacidade de Fornecimento e Garantia de Fonte

A Floating Light Automation estabeleceu uma relação de fornecimento cooperativo estável e de longo prazo com os distribuidores oficiais autorizados da Omron e fornecedores de canais em grande escala.

Atualmente, o estoque local de CP1W-AD041 em nossos armazéns na China e nos Estados Unidos atingiu mais de 120 unidades, o que pode atender à demanda de produção experimental de protótipos em pequenos lotes e aquisição em grandes lotes de conjuntos completos de equipamentos.

Todos os produtos vendidos por nós são produtos novos 100% originais, que podem fornecer certificados de inspeção de qualidade de fábrica originais da Omron e certificados de qualificação de lote.

Apoiamos a inspeção de fábrica de terceiros, quaisquer problemas de qualidade do produto que não atendam aos padrões originais de fábrica podem ser devolvidos ou substituídos incondicionalmente dentro de 12 meses.

Em termos de logística, apoiamos DHL, FedEx, UPS e outros canais expressos globais, e o pedido pode ser enviado dentro de 24 horas após o pagamento, e as regiões gerais da Europa e da América do Norte podem ser entregues dentro de 3-7 dias úteis.

Para clientes de engenharia cooperativa de longo prazo, podemos fornecer um serviço de reserva de estoque contínuo para garantir que seu projeto não afetará o andamento da construção devido à falta de acessórios.

Perguntas frequentes

P: Como instalo o Omron CP1W-AD041?

R: O CP1W-AD041 se conecta diretamente ao lado direito da unidade CPU ou à unidade de expansão anterior por meio de um conector de expansão. Para instalar:

1. Conecte o cabo de conexão de expansão I/O do módulo no conector de expansão da Unidade CPU ou da unidade de expansão anterior.

2. Fixe o módulo no trilho DIN.

3. Se forem necessárias unidades de expansão adicionais, é possível expandir ainda mais através do conector de expansão no lado direito do módulo.

Nota: O cabo de conexão de expansão de E/S está permanentemente conectado ao módulo e não pode ser removido. Não toque no cabo durante a operação para evitar mau funcionamento causado por eletricidade estática.

P: O CP1W-AD041 suporta cálculo de média?

R: Sim, é verdade. A média pode ser ativada ou desativada individualmente para cada canal dentro das configurações da faixa de entrada.

Quando a média está habilitada, o módulo gera o valor médio de múltiplas amostras, o que ajuda a suprimir o ruído do sinal.

P: O CP1W-AD041 suporta detecção de quebra de fio?

R: Sim, é verdade. O CP1W-AD041 possui detecção de ruptura de fio para as faixas de entrada de 1–5 V e 4–20 mA. O módulo pode detectar um estado anormal se um fio de sinal do sensor quebrar.
