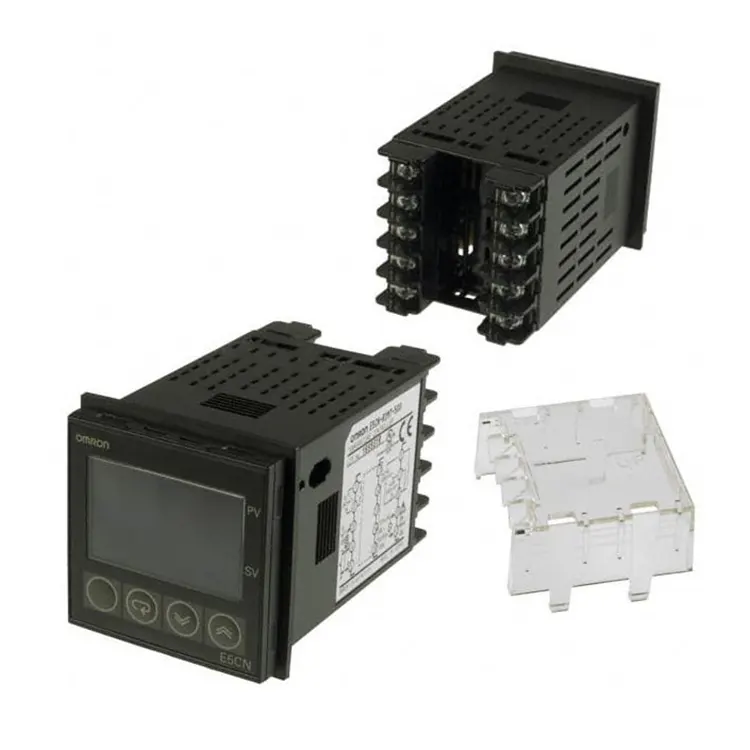

Omron E5CN-Q2MT-500

Como componente de controle industrial de classe mundial, o Omron E5CN-Q2MT-500 oferece controle de temperatura estável e preciso, tornando-o ideal para máquinas de embalagem, equipamentos de processamento de plástico, sistemas de fornos e uma ampla gama de outras aplicações industriais.

A Floating Light Automation mantém estoque substancial deste modelo em armazéns no exterior, com capacidade de fornecimento mensal superior a 1.200 unidades; todos os produtos são adquiridos diretamente através de canais autorizados, garantindo produtos 100% autênticos e genuínos para clientes em todo o mundo.

O que é Omron E5CN-Q2MT-500?

O Omron E5CN-Q2MT-500 é um controlador de temperatura digital de tamanho 1/16 DIN (48×48mm) equipado com um display LED de alto brilho de 2 linhas que mostra simultaneamente o valor do processo (PV) e o valor definido (SV), permitindo que os operadores leiam os dados de temperatura rapidamente, mesmo em ambientes complexos de oficinas industriais.

Este modelo suporta entrada de energia universal de 100-240 Vca, eliminando a necessidade dos usuários configurarem módulos de conversão de tensão adicionais e se adapta à maioria dos padrões globais de energia industrial prontos para uso.

Para saída de controle, o E5CN-Q2MT-500 adota saída de transistor (tipo NPN), que pode acionar diretamente relés de estado sólido (SSR) para controle de temperatura por modulação por largura de pulso (PWM), com uma precisão de controle de temperatura atingindo ± 0,5% da escala completa.

Ele suporta vários tipos de entrada de termopar e resistência de platina, incluindo termopares K, J, T, E, N, R, S, B e resistência de platina Pt100, cobrindo quase todas as faixas comuns de medição de temperatura industrial de -200 ℃ a 1800 ℃, que podem atender aos requisitos de controle de temperatura de diferentes tecnologias de processamento.

O produto também possui saída de alarme 250V AC 5A integrada, com funções de alarme de temperatura de limite superior e inferior, que pode acionar automaticamente o alarme e cortar a saída quando a temperatura exceder a faixa definida, protegendo efetivamente os equipamentos de produção e produtos processados.

Em termos de adaptabilidade ambiental, o E5CN-Q2MT-500 possui uma faixa de temperatura operacional de -10 ℃ a 55 ℃, desempenho anti-interferência que atende aos padrões IEC61000 e um painel frontal à prova de poeira e respingos que atende ao grau de proteção IP50, permitindo operação estável de longo prazo em ambientes industriais agressivos, como alta poeira e alta umidade.

Comparação entre modelos comuns da série E5CN

Para ajudar os clientes a escolher o controlador de temperatura mais adequado para sua aplicação, classificamos a comparação de parâmetros entre o E5CN-Q2MT-500 e outros modelos comuns da mesma série da seguinte forma:

Análise de diferenças principais

A maior diferença entre E5CN-Q2MT-500 e E5CN-R2MT-500 é o tipo de saída:

A saída de relé do R2MT-500 tem uma vida útil de cerca de 100.000 ações de comutação, o que é adequado para cenários de ajuste de temperatura de baixa frequência com pequena frequência de comutação; enquanto a saída do transistor do Q2MT-500 tem vida útil de comutação quase ilimitada, o que é muito adequado para controle PWM de alta precisão combinando relés de estado sólido e é a primeira escolha para requisitos de controle de temperatura de alta precisão, como embalagens plásticas e soldagem por refluxo.

Comparado com a série E5AN de tamanho maior, o E5CN-Q2MT-500 tem um tamanho menor, que é mais adequado para instalação integrada em pequenos painéis de controle e sistemas de controle distribuídos.

Se você não precisa de controle de temperatura de programação multissegmento, o E5CN-Q2MT-500 pode atender 90% dos requisitos convencionais de controle de temperatura industrial, com desempenho de custo mais alto.

Soluções de correspondência recomendadas

1. Correspondência de sistema de controle de temperatura de alta precisão

Para cenários que exigem controle de temperatura de alta precisão, como fornos industriais, linhas de extrusão de plástico e fornos de refluxo, recomendamos a seguinte combinação correspondente:

· Controlador de temperatura:Omron E5CN-Q2MT-500

· Atuador:Relé de estado sólido Omron G3NA-210B

· Sensor de temperatura:Resistência de platina Omron E52-PT100 (ou termopar tipo K combinado de acordo com a faixa de temperatura)

· Vantagem:Todo o conjunto de componentes originais da Omron, controle PWM de saída de transistor compatível, pode alcançar precisão de controle de temperatura dentro de ± 1 ℃, operação estável a longo prazo e fácil manutenção pós-venda

2. Correspondência de equipamento de aquecimento comum

Para cenários de controle de comutação de baixa frequência, como pequenas máquinas de embalagem e tanques de temperatura constante, recomendamos a combinação do modelo de saída de relé E5CN-R2MT-500, que pode acionar diretamente o contator do tubo de aquecimento sem adicionar um relé de estado sólido adicional, reduzindo o custo geral do sistema.

3. Correspondência de sistema de controle distribuído

Para linhas de produção automatizadas que exigem monitoramento centralizado de vários pontos de temperatura, o E5CN-Q2MT-500 pode ser combinado com o PLC da série CJ da Omron por meio do módulo de expansão de comunicação RS485, que pode realizar leitura centralizada e ajuste de dados de temperatura no lado do PLC, facilitando a realização do controle automatizado do processo de produção.

Cenários de aplicação

Omron E5CN-Q2MT-500 é amplamente utilizado em vários campos de automação industrial, incluindo, mas não limitado a:

· Indústria de processamento de plástico:máquinas de moldagem por injeção, extrusoras, equipamentos de embalagem plástica controle de temperatura

· Indústria de processamento de alimentos:fornos de cozimento, tanques de fermentação de temperatura constante, controle de temperatura de equipamentos de esterilização

· Indústria de fabricação eletrônica:soldagem por refluxo, soldagem por onda, equipamento de teste de temperatura constante

· Indústria de embalagens:equipamento de selagem a quente, controle de temperatura de máquinas de embalagem retrátil

· Equipamentos de laboratório:câmaras de teste de temperatura constante, equipamentos de testes ambientais

Capacidade de Fornecimento e Garantia de Fonte

Como distribuidor autorizado de componentes de automação industrial da Omron na região Ásia-Pacífico, a Floating Light Automation estabeleceu uma relação de cooperação estável e de longo prazo com os agentes oficiais e autorizados em grande escala da Omron.

O E5CN-Q2MT-500 é um dos nossos principais produtos, com as seguintes garantias de fornecimento:

· Estoque atual:860 unidades em nosso armazém na América do Norte e 1240 unidades em nosso armazém na Europa, que podem ser enviadas dentro de 24 horas após a confirmação do pedido para a maioria das regiões

· Capacidade de fornecimento estável mensal:Até 1.500 unidades, que podem atender às necessidades de pedidos em massa de fabricantes de equipamentos e integradores de sistemas para produção e manutenção em massa

· Canal de origem:Produtos 100% originais e genuínos fornecidos diretamente da linha de produção oficial da Omron, todos os produtos vêm com o certificado de qualidade de fábrica original da Omron e serviço de garantia de 12 meses

· Garantia de fornecimento alternativo:Se houver uma falta temporária de estoque deste modelo, podemos fornecer a alternativa original atualizada dentro de 3 dias úteis e fornecer suporte técnico gratuito para adaptação

Para encomendas a granel superiores a 100 unidades, podemos fornecer envio direto a partir do centro de distribuição regional da Omron, com prazos de entrega mais curtos e preços de compra a granel mais preferenciais.

Serviço pós-venda

Todos os produtos Omron E5CN-Q2MT-500 vendidos pela Floating Light Automation oferecem garantia original de fábrica de 12 meses. Se houver algum problema de qualidade dentro do período de garantia, oferecemos substituição gratuita ou reembolso total.

Para clientes em massa, podemos fornecer suporte técnico gratuito, incluindo orientação para configuração de parâmetros e consulta ao plano de fiação de instalação.

Perguntas frequentes

P: Quantas versões de tensão de alimentação estão disponíveis para o Omron E5CN-Q2MT-500?

R: Existem basicamente duas versões de fontes de alimentação para este modelo:

AC100-240V: Versão padrão (sufixo de modelo "500")

AC/DC24V: Versão de baixa tensão (sufixo do modelo "AC/DC24")

Selecione a versão apropriada com base nas condições de fonte de alimentação no local no momento da compra.

P: Como defino o tipo de entrada do sensor de temperatura?

R: No menu de configuração inicial, localize o parâmetro “Tipo de Entrada” e configure-o de acordo com o sensor específico que está sendo utilizado.

Configurações incorretas resultarão em leituras de temperatura imprecisas ou na exibição "S.Err".

P: O que devo fazer se a temperatura continuar subindo incontrolavelmente?

R: Possíveis causas:

Os contatos do relé que acionam a saída de controle foram soldados → Substitua o relé

Falha de curto-circuito do SSR → Verifique e substitua o SSR
